Uygulama Alanı

Bu anahtar, 50/60Hz, nominal voltaj AC690V'nin altındaki, nominal akım 4000A'nın altındaki çift güç kaynağı anahtarı için kullanılabilir ve yaygın güç kaynağı (N) ve yedek güç kaynağı (R) arasında otomatik veya manuel geçiş sağlayabilir. (Ana güç kaynağı elektrik ağı, otomatik jeneratör sınıfı, pil vb. olabilir, ana güç kaynağı kullanıcı tarafından özelleştirilebilir) çift güç müşterilerinin insansız olmasını sağlar. Bu anahtar, yüksek katlı binalar, posta ve iletişim, kömür madenleri, endüstriyel su hatları, sağlık, askeri tesisler, havaalanları, itfaiye, metalurji, kimya, tekstil, petrol vb. gibi önemli yerler gibi devlet tarafından belirtilen özel veya birinci sınıf yük kullanıcılarına uygundur.

Model ve anlamı

Not: 1. Üç aşamalı denetleyici standart konfigürasyonunda yangın bağlantısı (sabit voltaj DC24V, otomatik elektrik üretimi) fonksiyonu bulunmaktadır.

2. İki paragraf standart yangın, otomatik elektrik üretimi fonksiyonu yoktur, gerekirse sipariş sırasında önceden bildirim yapılmalıdır.

Ürün Genel Bakış

Kontrol cihazı: LCD LCD kontrolörü

Ürün yapısı: küçük boyut, büyük akım, basit yapı, ATS entegrasyonu

Özellikler: Hızlı anahtar hızı, düşük arıza oranı, kolay bakım, güvenilir performans (otomatik anahtar süresi ayarlanabilir, 1s ~ 99s)

Kablolama yöntemi: Ön kablo (63, 125, 250, 630), Arka kablo (800, 1250, 2000, 2500, 3 20 0)

Dönüşüm yöntemi: elektrik şebekesine, elektrik şebekesine jeneratör, kendi kendini tekrarlayan, kendini tekrarlamayan, birbirine yedek

Ürün kabuğu: 63, 125, 250, 630, 800, 1250, 2000, 2500, 3200, 4000

Ürün Akımı: 20, 32, 40, 63, 80, 100, 125, 160, 200, 225, 250, 315, 350, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3 20 0, 4000 A

Ürün kategorisi: İki bölümlü çift kesintisiz, üç bölümlü orta çift kesintisiz

Ürün sayısı: 2, 3, 4

Ürün Standartı: GB / T14048.11

TS Sınıfı: PC Sınıfı

Normal çalışma koşulları

Çevre hava sıcaklığı -25 ℃ ~ + 40 ℃ ve 24 saat ortalaması + 35 ℃ dan fazla değildir;

* En yüksek sıcaklık + 40 ° C'de nisbi sıcaklık% 50'den fazla değildir, daha düşük sıcaklıkta daha yüksek nisbi nem sağlanır, örneğin + 20 ° C'de% 90, ancak sıcaklık değişikliği nedeniyle kondensasyon olabileceği göz önünde bulundurulmalıdır;

Yükleme yerinin yüksekliği 2000m'den fazla değildir;

• Kategori IV;

Eğim ±23°'den büyük değildir;

* Kirlilik seviyesi 3 seviyedir;

Yukarıdaki koşullar yerine getirilmiyorsa, sipariş sırasında üreticiyle danışmanız gerekir, bu anahtar deniz, petrol ve nükleer santraller için kullanılır.

• Ayrıca teknik anlaşmalar yapılır.

Teknik gereksinimler

◎ Otomatik dosyada, genellikle kullanılan güç kaynağı, az gerilim, aşırı gerilim, gerilim kaybı yedek güç kaynağına dönüştürüldüğünde; Yedek güç kaynağı aynı arıza olduğunda, çift konuma dönüştürülür, ekran otomatik olarak alarm gösterir;

◎ LCD ekran koruyucu 30s, düğme ekranı ilk kez görüntülemek, ikinci kez ayarlara girebilirsiniz, ayarlara girmek için şifre girmesi gerekir;

◎ El ayarı karışık kod (ölüm) ortaya çıktığında, varsayılan değere sıfırlama tuşu vardır;

◎ Kontrolör otomatik ve manuel bir konumda ayarlandığında, kontrol panelinin çift bölme tuşuna basılırken ekran çift puan gösterir, ancak alarm yok;

◎ Kontrolör tarafından ayarlanan gecikme geçiş zamanı, güç kaynağı arızası olduğunda ayarlanmış değer içinde normal döndü, çift güç kaynağı geçiş yapmadı, aksine geçiş yapıldı.

Yapı Özellikleri ve Fonksiyonları

KGQ5F tipi A · T · S ana çift güç otomatik anahtarı olarak elektromanyetik sürücü, elektrik mekanik aynı anda kilitli mekanizma, ana devre teması statik, dinamik yapıdır, kolü teması V tipi tasarımı kullanır. Manyetik bobin uzun süreli elektrik yüklenmesinden kaçınmak için, elektrik kapısı kullanılır, mekanik korunma, kontrol gücü ana rezerv akımı 220V'den alınır (ayrı kontrol akımı gerekmez). Yapı özellikleri üstün olduğundan, ana yedek güç kaynağı aynı anda bağlanmaz, yaygın kullanılan yedek güç kaynağının güvenilir çalışmasını ve birbirine müdahale etmemesini sağlar. Anahtarlar elektrikli veya mekanik kapatma talimatlarına sahiptir ve aynı zamanda müşterilere sık sık açılır ve kapanırMüşterilere diğer amaçlar için yardım.

Akıllı denetleyici aynı zamanda aşırı gerilim, faz kesintisi kontrolü, az gerilim, gecikme kontrolü, jeneratör kontrolü, yangın sıfırlama, geri bildirim sinyali ve diğer birçok fonksiyon sunar ve güçlü müdahale dayanıklılığı; Kendi kendini tekrarlayan, kendini tekrarlamayan, birbirine yedek üç çalışma moduna sahiptir; Yaygın kullanılan güç kaynağı, yedek güç kaynağı; Genel güç kaynağı, yedek güç kaynağı; Genellikle kullanılan güç kaynağı, yedek güç kaynağı üç kararlı çalışma durumuna bölünür; Kolay kurulum, kontrol devresi bağlantı terminali kullanır; Özel saplar manuel durumda manuel olarak değiştirilebilir.

Ana teknik parametreler

Akıllı Kontrolör Ayarları

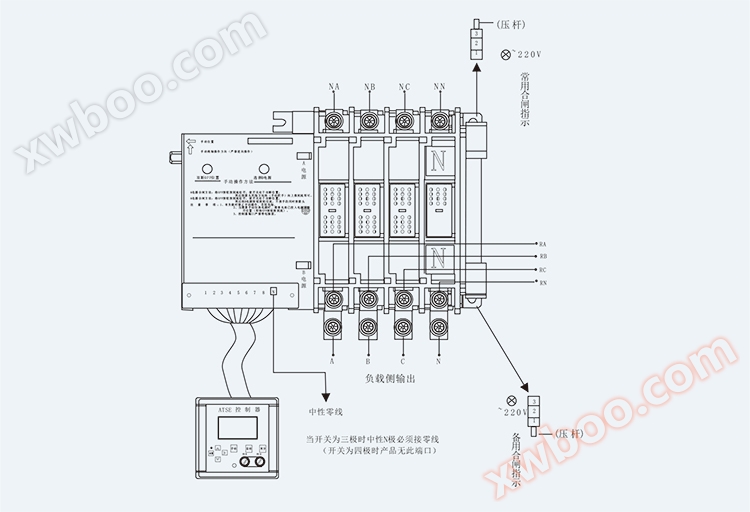

Standart İki Bölümlü Kablo Dizaynı ve Çalışma Durumu

Standart üç bölümlü kablolar ve çalışma durumu

El ile çalışma yöntemleri ve dikkatler

Şirketimiz ürünün elektrikli çalışmasının geçiş performansını garanti eder, ancak operatörün kişisel farklılığı, açma ve kapama gücü, hız farkı nedeniyle yapay el çalışması için garanti edilemez. Yapay elinde

Aktif işlem fonksiyonu kapatıldığında veya yük açıldığında, temas noktası tüketimi oluşturulacaktır. Lütfen manuel olarak aşağıdaki durumlarda uygulayın, diğer durumlarda manuel çalışmalardan kaçının.

* Tamamen çalışma gücü yokken.

◎ Operasyon organı, iletişim bölümünün incelenmesi sırasında.

* Hata oluştuğunda hareket edemez.

Not: El ile çalışırken güç kaynağı "OFF" durumunda çalışmalıdır.

KGQ5F İki Sesli A, B Güç Yanı Giriş Yöntemi

KGQ5F üç bölümlü A, B güç tarafı giriş yöntemi

A güç tarafı giriş yöntemi

B Güç tarafı giriş yöntemi

Anahtar gövdesi, şekil boyutu, montaj boyutu

1. KGQ5F-16A~63A
İki, KGQ5F-80A~125A

Üç, KGQ5F-160A~250A

4. APQ5F-315A~630A
5. KGQ5F-800A~1600A
altı, APQ5F-2000A~4000A
